Описание


В конце 2021 г. Компания LAUNCH выполнила рестайлинг дополнительного модуля-имитатора датчиков и исполнительных механизмов Sensorbox для сканеров с диагональю экрана 10".

Обновленный модуль S2-2 по сравнению с предыдущей версией S2-1 выполнен в более прочном эргономичном корпусе и том же стиле, что и новый модуль осцилографа Scopebox O2-1.

S2-2 позволяет имитировать стандартные или заданные вручную сигналы для множества типов датчиков и исполнительных механизмов.

Поддерживаются стандартные датчики следующих основных типов:

  • постоянного тока
  • переменного тока
  • с частотной модуляцией сигнала

В режиме имитации исполнительных механизмов доступны, например, следующие стандартные устройства:

  • индивидуальный модуль зажигания (COP)
  • регулятор холостого хода
  • клапан системы рециркуляции отработанных газов
  • клапан системы вентиляции топливного бака
  • э/магнитный клапан регулирования давления наддува
  • топливная форсунка
  • э/магнитный клапан системы изменения фаз газораспределения
  • электронно-управляемая дроссельная заслонка
  • вентилятор системы кондиционирования воздуха

Кроме того S2-2 может выполнять функции мультиметра, измеряя напряжение, сопротивление и частоту сигналов.

Функция «тест, имитирующий работу датчиков» специально разработана для быстрой и удобной диагностики неисправностей и имитации автомобильных датчиков в нескольких режимах:

  • «имитация напряжения постоянного тока»
  • «имитация постоянной частоты»
  • «имитация предварительно заданной формы сигнала»
  • «имитация формы сигнала, созданной вручную».

Модуль-имитатор датчиков по сути является генератором любых стандартных или произвольно заданных сигналов, что позволяет мастеру как-бы "иметь под рукой" полную номенклатуру заведомо исправных датчиков, клапанов, форсунок и пр. регуляторов для любых типов двигателей и марок автомобилей.

Все это в итоге дает существенную экономию времени локализации неисправности в последовательных цепях: датчик-разъем-проводка-ЭБУ.

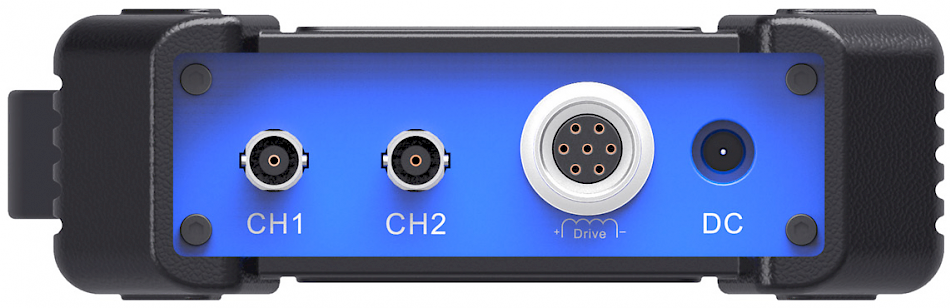

Внешний вид и основные компоненты


1 CH1, CH2 BNC разъемы выходов генератора сигналов
2 DRIVE байонетный 7-конт. разъем для подключения кабеля управления исп. механизмами
3 DC Разъем внешнего питания 12 В, только для исп.механизмов
4 COM, V/Ω/C Общий и измерительный входы мультиметра
5 USB USB 2.0 type B, используется для связи со сканером и питания/зарядки +5В
6 ON Кнопка вкл/выкл питания
7 CHARGING
RUN
Зеленый LED индикатор горит: полный заряд встроенной батареи
моргает быстро/медленно: батарея разряжена/идет зарядка
8 POWER Красный LED индикатор горит/моргает быстро: сканер подключен/не подключен по USB
моргает медленно: идет зарядка
9 Табличка Заводское обозначение и s/n прибора
10 Ручка Резиновая гибкая

Принадлежности в комплекте


Наименование Кол-во, шт
1 6-ти канальный кабель-разветвитель 3
2 Тестовый кабель HT30 2
3 7-конт. кабель для исп. механизмов 1
4 Набор игольчатых щупов 1
Наименование Кол-во, шт
5 USB кабель type A - type B 1
6 Кабель питания от АКБ с "крокодилами" 1
7 Щупы мультиметра 2
* Краткое руководство на рус.яз. (нет на рис.) 1

Технические параметры


Параметр Значение
Артикул (ERP) 301180847
Габариты модуля ДхШхВ, мм 200 х 150 х 50
Вес, кг 0.74
Рабочая температура, ℃ 0÷50
Температура хранения, ℃ -30÷70

ИМИТАТОР ДАТЧИКОВ/ИСП.МЕХАНИЗМОВ
Параметр Значение
Количество каналов 2
Точность, % 1
Амплитуда, В 0÷20
Предустановленный частотный диапазон, кГц 0÷20
Импульсный прямоугольный сигнал, кГц 0÷15
Коэффициент заполнения, % 0÷100
Нагрузочная способность Имитатор датчиков максимальный ток 20 мА (питание подается от встр. батареи)
Управл. исп.механизмами выходной ток 2А (внешний источник питания)
МУЛЬТИМЕТР
Напряжение пост. / пер. тока, В 0÷700
Сопротивление, МОм 0÷40
Емкость, мкФ (макс. время измерения 30 с) 0÷100
Напряжение прозвонки диодов 0÷1.5 В
Контроль отсутствия обрывов, звуковой сигнал < 30 Ом

Скриншоты



Упаковка


Параметр Значение
Габариты ДхШхВ, мм 422 x 123 x 354
Вес брутто/нетто, кг 4.1 / 4.6
