Описание

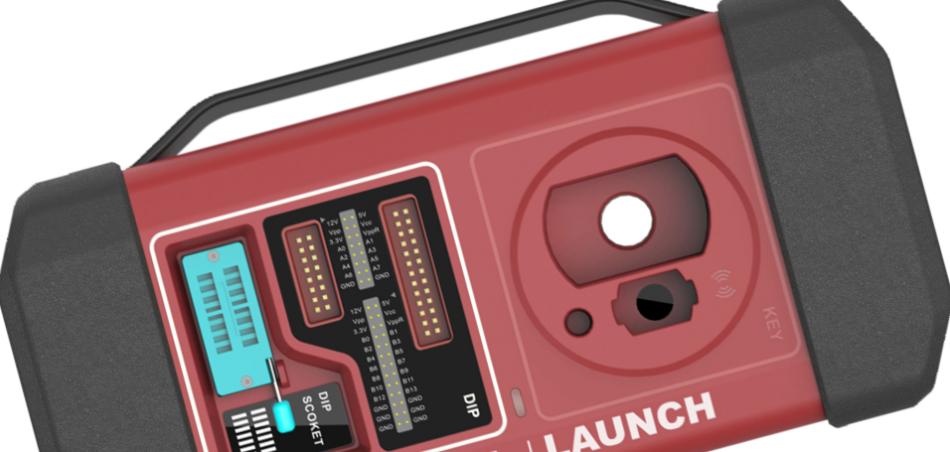

  • В дополнение к своему программатору ключей X-PROG начального уровня компания Launch выпустила более новую и мощную версию X-PROG 3, которая расширяет возможности сканеров PRO/PAD для работы с системой иммобилайзера
  • X-PROG 3 - это оптимальное решение для профессиональных ремонтных мастерских и СТО
  • X-PROG 3 позволяет программировать не только автомобильные ключи и чипы, но и оперировать c противоугонной системой на уровне двигателя и коробки передач
  • Новая модель программатора по сравнению с X-PROG отличается более мощным функционалом и широким диапазоном охвата автомобилей

Совместимость

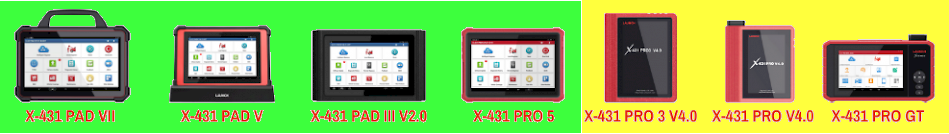

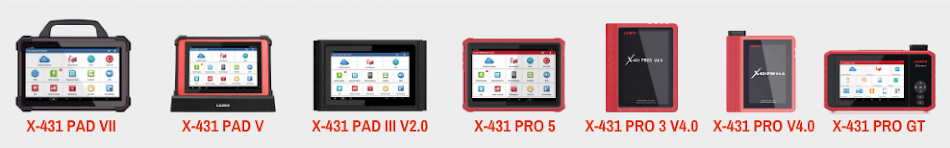

В настоящий момент X-PROG 3 поддерживается следующими моделями сканеров LAUNCH:

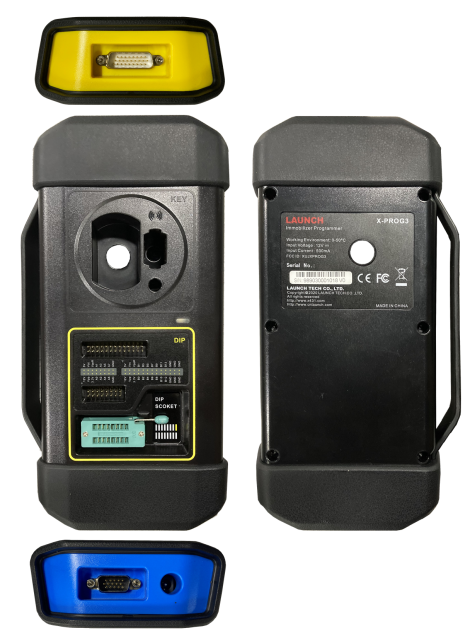

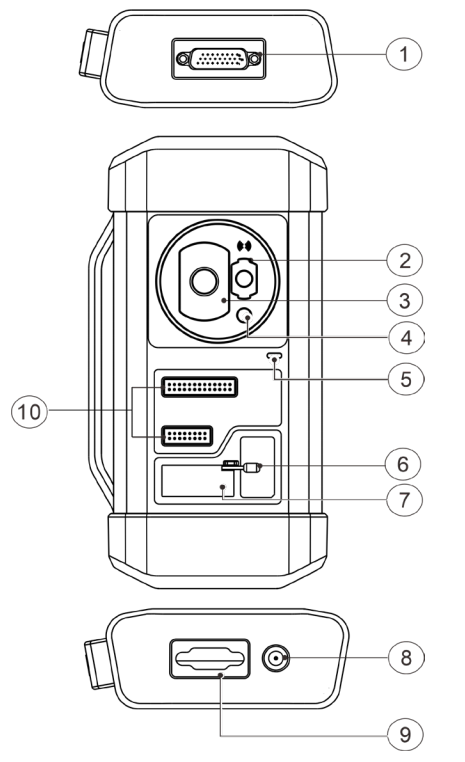

Основные элементы конструкции


Поз. Название Назначение
1 DB26 коннектор Для подключение всех дата кабелей
2 Слот для ключа Benz Место для карты доступа Benz
3 Слот для ключа Универсальное место для RF активациии ключей
4 Слот для транспондера Место для чип-ключа
5 LED индикатор Индикатор питания: оранжевый - норм., красный- ошибка
6 Фиксатор Рычажок фиксатора ИМС в 7
7 EEPROM слот Панель с "0" усилием для DIP EEPROM
8 Разъем питания +12VDC
9 DB15 коннектор Для подключения главного диагностического кабеля
10 DIY слот Для установки DIY плат

Карта покрытия


X-PROG 3 поддерживает более 50 марок автомобилей: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Chang An, Chevrolet, Citroen, Dacia, Dodge,Ferrari, Fiat, Ford, Freightliner, Geely, GMC, Honda, Hyundai, Infiniti, Isuzu, Jaguar, Jeep, JMC, Kia, Lamborghini, Lancia, Land Rover, Lincoln, Mahindra, Maserati, McLaren, Mercedes, Mini, Mitsubishi, Nissan, Opel, Peugeot, Porsche, Renault, Saab, Seat, Skoda, Subaru, Suzuki, Toyota, Vauxhall, VW, Volvo.

Кроме того X-PROG 3 позволяет программировать более 460 наименований микросхем памяти и микроконтроллеров, применяемых в иммобилайзерах, блоках управления и пр. автоэлектронике.


Возможности


Параметры \ Модель X-PROG X-PROG 3
Внешний вид
Артикул (ERP code) 301190587 301190736
Чтение и запись EEPROM
Чтение и запись MCU
Поддержка ключей Mercedes-Benz
Симулятор ключа
Поддержка дампа (иммобилайзера) 4-го поколения на VW при утере всех ключей
Чтение двигателя в режиме BENCH
Перебор всех потерянных ключей 4-го поколения для VW
Чтение данных коробки передач
Чтение и запись ключей
Чтение ISN кода двигателя BMW
Замена OBD компонентов
Чтение и запись BMW CAS4+ и FEM чипов
Чтение двигателя в Boot режиме
Чтение и запись микросхемы 5-го поколения для рулевой колонки Audi

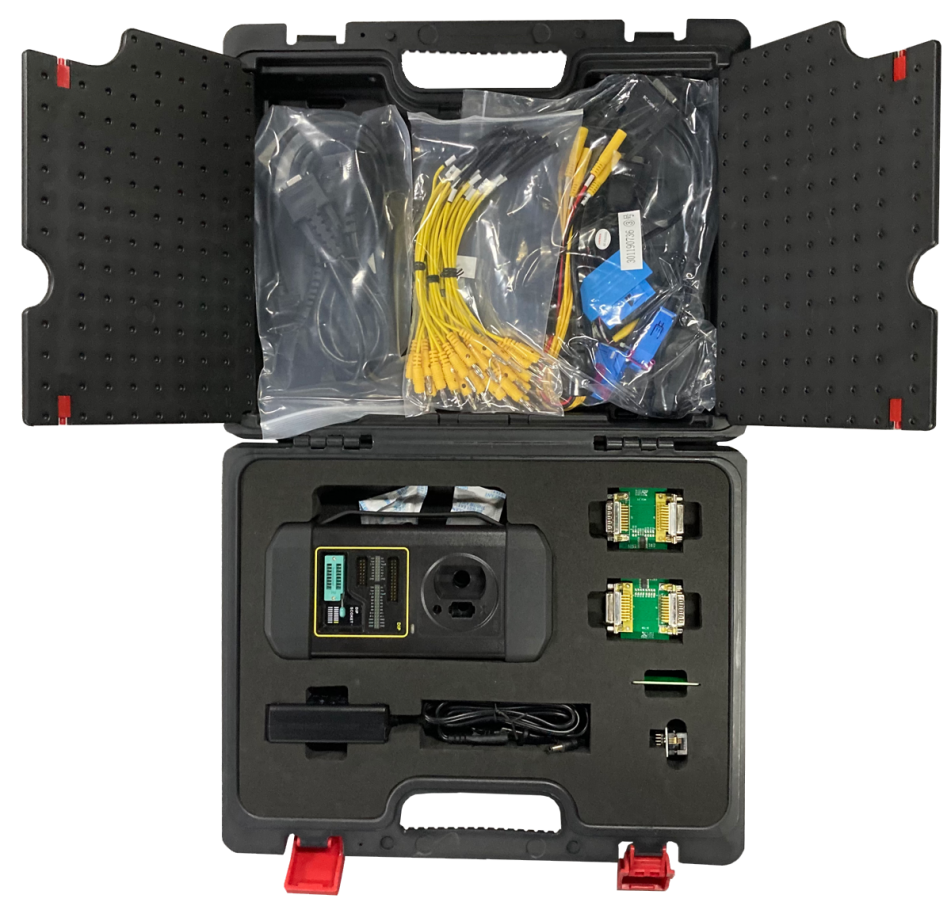

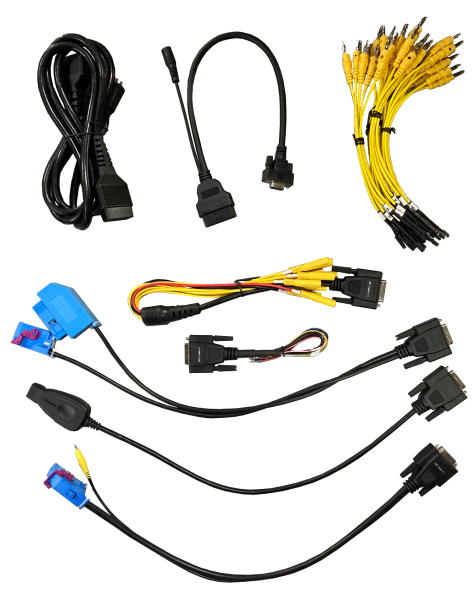

Комплектация


Внешний вид Название Описание
Главный диагностический кабель Для соединения DLC автомобиля, VCI адаптера и программатора
Кабель сбора данных 4-го поколения После снятия подключить приборную панель к программатору (через разъем DB26)
Кабель сбора данных EEPROM 4-го поколения (без
демонтажа приборной панели)
Соединить приборную панель и программатор, подключить пробник (желтый провод) в обозначенное место
Аналоговый ИК ключ для MBenz Для соединения X-PROG 3 (через разъем DB26) с замком ключа MB, ключ требуется установить в программатор
BENCH кабель Дата кабель для подключения программатора в режиме BENCH чтения ЭБУ двигателя или коробки передач в соответствии со схемой режима BENCH
Кабель MCU с распаячным жгутом Для подключения программатора к MCU
Соединительные линии 5 видов соединительных линий для подключения программатора к выводам разъемов коробки и двигателя в режиме BENCH
Конвертер MCU V1 Для подключения программатора к MCU (требуется пайка микросхемы)
Конвертер MCU V2 Для подключения программатора к MCU (требуется пайка микросхемы)
EEPROM адаптор Установить микросхему EEFROM в адаптер, затем вставить адаптер в разъем программатора
Конвертер EEPROM Для программирования некоторых типов EEPROM требуется запаять SMD чип на соответствующее посадочное место - padstack конвертера (макетной платы), а затем установить конвертер в разъем программатора
Кабель OBD I + питание Для подключения источника внешнего питания
Блок питания Источник питания программатора 12 В / 500 мА


Схема подключения в режиме программатора ключей



Спецификация


Параметры \ Модель X-PROG X-PROG 3
Интерфейс DB15 DB15, DB26
Питание, В 12 12
Рабочий ток, мА 200 500
Макс. мощность, Вт 2 5
Рабочая температура,℃ -10...50 0...50
Температура хранения,℃ -20...70 -20...70
Габариты Д х Ш х В, мм 142 x 72 x 32 228 x 120 x 40
Вес, г 120 535

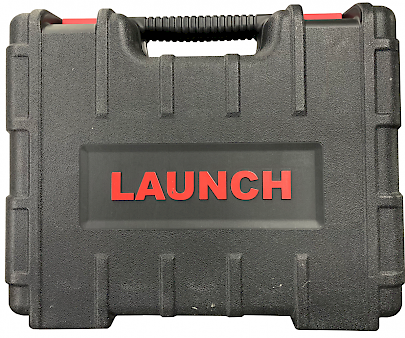

Упаковка


Параметр Значение
Габариты ДхШхВ, мм 422х354х123
Вес брутто/нетто, кг 4.8 / 4.3


Документы


Руководство пользователя (Рус.)

Презентация (Рус.)

Упаковочный лист

Карта покрытия марок
