В данном руководстве описана настройка Launch J2534 Tool для работы OEM ПО совместно с диагностическими сканерами Launch.
Принципы работы по проколу J2534
|
|
Драйвер интерфейса и библиотека DLL API J2534 интегрированы в Launch J2534 Tool Установочный пакет можно загрузить с официального сайта Launch https://en.cnlaunch.com/ Инструкции по установке Launch J2534 Tool приведены в разделе 1. |
|
Приложение по программированию приобретается на веб-сайте производителя транспортных средств см. Приложение 2. |
|
|
|
|
|
Поддерживаются следующие диагностические протоколы: CAN, CAN PS, FT CAN PS, SW CAN PS, FT IS015765 PS, IS015765, IS 015765 PS, SW IS015765 PS, ISO14230, ISO14230 PS, ISO9141, IS091 41 PS, J1850PWM, J1850PWM PS, J1850VPW, J1850VPW PS |
1. Установка приложения Launch J2534 Tool
1.1 Перейдите по ссылке https://en.cnlaunch.com/products-detail/i-35.html в раздел Download, чтобы загрузить пакет Tool setup;
1.2 После загрузки распакуйте его. В пакет входит файл драйвера и руководство по эксплуатации;

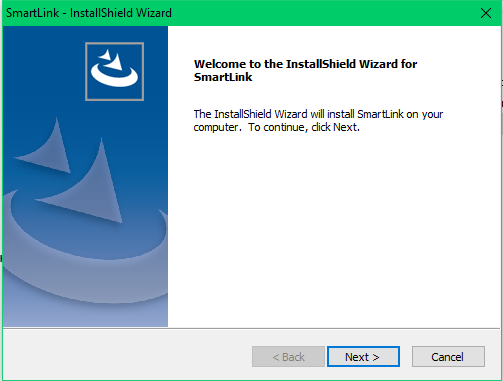

1.3 Дважды щелкните по установочному файлу Tool.exe чтобы запустить его. В появившемся экране нажмите “Next", чтобы начать установку;
1.4 Следуйте инструкциям на экране, чтобы продолжить, пока не появится следующий экран.

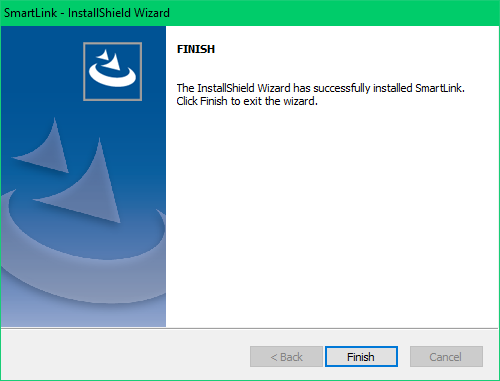

1.5 Нажмите “Finish”, чтобы завершить установку. Ярлык приложения SmartLink появится на
Рабочем столе вашего ПК.
2. Покрытие
Поддержка моделей транспортных средств определяются следующим образом:
1) поддерживает ли диагностическое ПО производителя транспортного средства протокол J2534?;
2) какие протоколы охватываются инструментом Launch J2534 Tool?
Приведенная ниже информация предназначен только для справочного анализа и может быть изменена без предварительного уведомления.
Для получения более подробной информации обратитесь к автопроизводителю (см. Приложение).
|
Диагностическое ПО |
Марка автомобиля |
|
TIS (TOYOTA Techstream) |
TOYOTA |
|
HDS (HONDA Diagnostic System) |
HONDA |
|
Volvo VIDA |
VOLVO |
|
ODIS |
VW |
|
ISTA |
BMW |
|
IDS/FDRS |
FORD |
|
SUBARU SSM4 |
SUBARU |
|
GDS2 |
GM |
|
WiTech 2.0 |
Chrysler |
|
Xentry |
Benz |
|
SDD |
Land Rover/JAGUAR |
|
Примечание: Функционал определяется диагностическим ПО производителя |
|
3. Начало работы

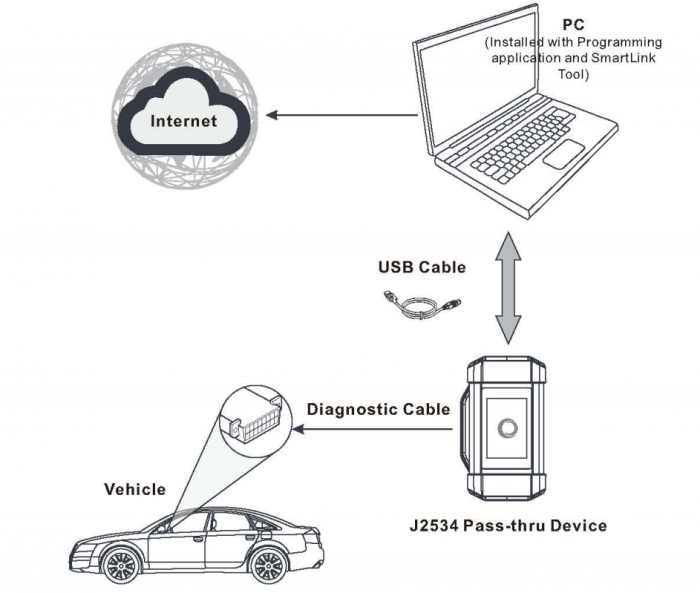

3.1 Следуйте приведенной ниже иллюстрации, для выполняя подключения и настройки;
3.2 Запустите на ПК приложение соответствующего автопроизводителя;
3.3 Если будет предложено выбрать целевое VCI устройство, выберите адаптер Launch J2534, если такое предложение не появится, следуйте дальнейшим инструкциям на экране.
Примечание:
* вход внешнего питания (DC-IN) на модуле SmartLink. Предназначен ТОЛЬКО для служебных целей.
Модуль SmartLink C должен питаться исключительно от диагностического OBDII разъема а/м. Запрещается подавать на вход DC-IN напряжение питания от входящего в комплект внешнего адаптера постоянного тока +14 В (предназначен только для питания планшета) или любых нештатных источников питания.
Производитель не будет нести гарантийные обязательства в случае несоблюдения указанного требования.
** при работе с приложением автопроизводителя SmartLink может работать не только как устройство J2534, но и как диагностический адаптер (VCI) для считывания/ удаления кодов неисправностей, считывания потока данных и т.д.
4. Обновление
4.1 Подключите устройство J2534 к ПК с помощью USB-кабеля;

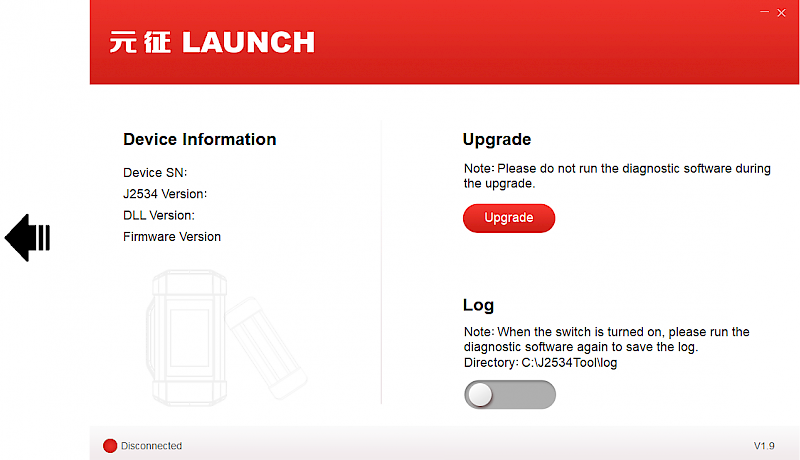

4.2 Дважды щелкните приложение SmartLink, чтобы запустить его. Появится следующий экран:
|
Если ни одно устройство не подключено, в этом столбце будет отображена информация о последнем подключенном устройстве. В противном случае на нем будет отображена текущая информация об устройстве. |
 |
4.3 Нажмите (Обновить), для обнаружения доступных обновлений. Если будет найдена более новая версия, система автоматически обновится до последней версии;
* Примечание: пожалуйста, не запускайте диагностическое ПО во время обновления;
4.4 Если вы столкнетесь с какими-либо проблемами, «сдвиньте» Log в положение ON, чтобы записать файл журнала. В этом случае вам необходимо снова запустить диагностическое ПО.
ПРИЛОЖЕНИЕ. Адреса вебсайтов автопроизводителей
| Марка | Вебсайт |
| TOYOTA | http://techinfo.toyota.com/ |
| HONDA | http://www.serviceexpress.honda.com/ |
| VOLVO | http://www.volvotechinfo.com/ |
| VW | http://www.erwin.volkswagen.de/erWinVW |
| BMW | http://www.bmwtechinfo.com/ |
| Ford | http://www.motorcraft.com/ |
| GM | http://www.gmtechinfo.com/ |
| Chrylser | http://www.techauthority.com/ |
| Mercedes | http://www.startekinfo.com/ |
| Land Rover/JAGUAR | http://www.landrovertechinfo.com/ |
