CRT511S V2

Описание

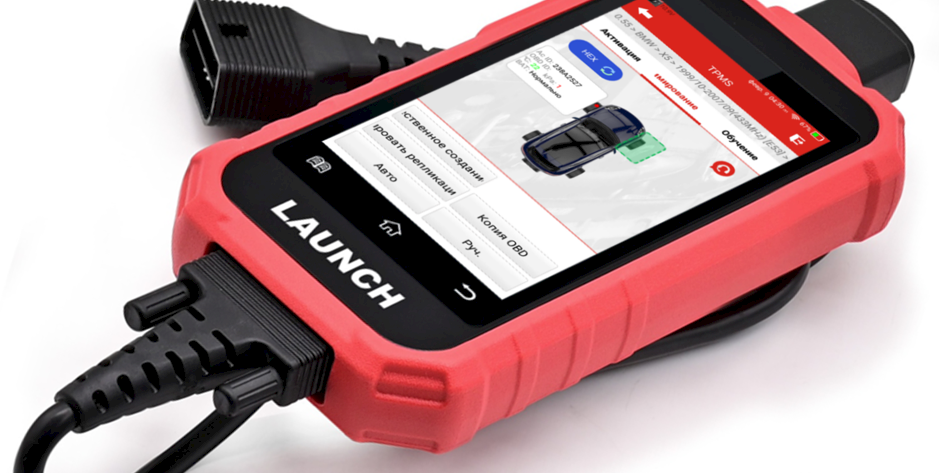

Launch CRT511S V2 – обновленная модель автосканера Launch CRT511S, предназначенная для работы с системами TPMS, диагностики по протоколу OBD-II и выполнения 13 сервисных функций, увеличенные экран и аккумулятор, а также обновленный корпус для удобства в работе.
Сканер позволяет выполнять полный комплекс работ с датчиками TPMS, включая чтение, клонирование и активацию. Кроме того, устройство осуществляет диагностику любых автомобилей, поддерживающих протокол OBD-II, а также может считать рабочую частоту ключа.

Функциональные возможности TPMS

  • Активация – поддержка частот Европа-Азия / Америка для работы с различными системами
  • Программирование – ввод OE-номера датчика или его клон
  • Клонирование – копирование параметров существующего датчика в новый
  • Обучение – настройка новых датчиков и интеграция с автомобилем
  • Диагностика – проверка давления в шинах, температуры, уровня заряда батареи датчика
  • Перепрограммирование универсальных датчиков LAUNCH RF-SENSOR - неограниченное количество раз

Функциональные возможности как сканера

  • Чтение и удаление кодов ошибок по протоколу OBDII
  • Базовый набор сервисных функций для обслуживания автомобиля
  • Определение рабочей частоты ключа
  • Отображение текущих параметров
  • Отображения показаний стоп-кадра
  • Бортовой мониторинговый тест
  • Диагностика датчика O2
  • Тестирование системы EVAP
  • Отображение информации об автомобиле

Сервисные функции

  • Обнуление сервисного интервала замены масла
  • Адаптация электронной дроссельной заслонки
  • Обслуживание тормозной системы
  • Сервисные функции по работе с иммобилайзером
  • Обслуживание системы АКБ
  • Кодирование форсунок
  • Калибровка датчиков угла поворота рулевого колеса
  • Обслуживание системы ABS
  • Регенерация сажевого фильтра DPF
  • Адаптация люка
  • Обучение стеклоподъемников
  • Обучение систем управления сидений с памятью
  • Калибровка стеклоподъемника

Преимущества

  • Эргономичный дизайн
  • Ударопрочный обрезиненный корпус
  • Яркий цветной дисплей с подсветкой
  • Проводное подключение к сканеру
  • Антенна сверху, что минимизирует электромагнитную наводку на кабель OBD
  • Более современный и удобный интерфейс
  • Мультиязычная поддержка: EN/ES/CN/DE/FR/IT/RU
  • Мультипрограммный режим - одновременное программирование до 8 датчиков *
  • Поддержка американского и европейского/азиатского стандартов для передачи данных по RF каналу
  • Емкий встроенный аккумулятор и пониженное энергопотребление: 3 ч работы / 2 ч до полной зарядки
  • Удобный режим активации датчиков с помощью функциональной клавиши

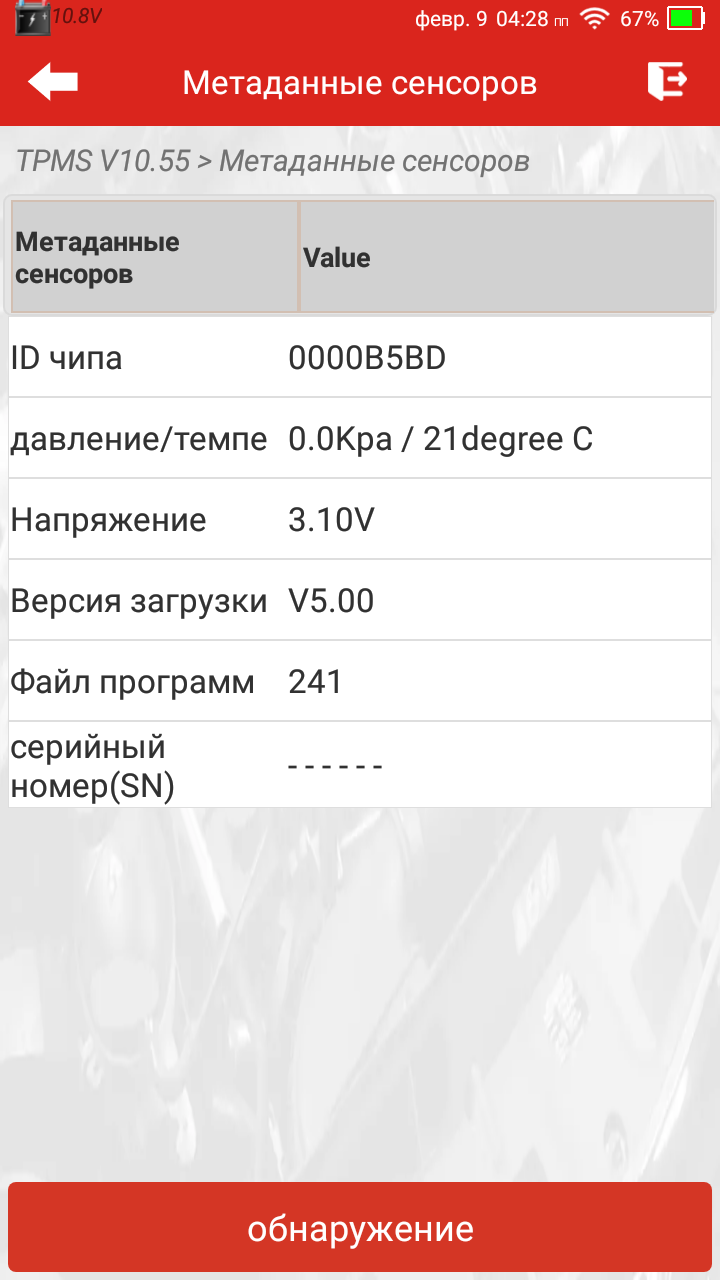

  • Чтение/отображение первичной информации из памяти датчиков
  • 99% охвата автомобилей с TPMS-системами
  • 13 сервисных функций в отдельном разделе
  • Большой сенсорный экран 5" (720p) с удобным интерфейсом на русском языке
  • Мощная батарея 6000 мАч для длительной автономной работы
  • Встроенное подсказки для простоты эксплуатации
  • Бессрочные обновления

Внешний вид и органы управления

1 LCD экран 2 Антенна 3 Кнопка питания 4 USB Type C
5 Шильдик c QR-кодом и s/n 6 Разъем DB-15 для OBD-кабеля 7 Настройки 8 Домой
9 Назад

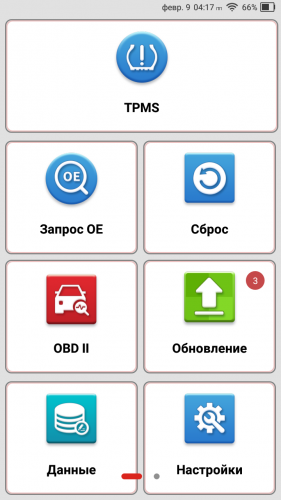

Возможности

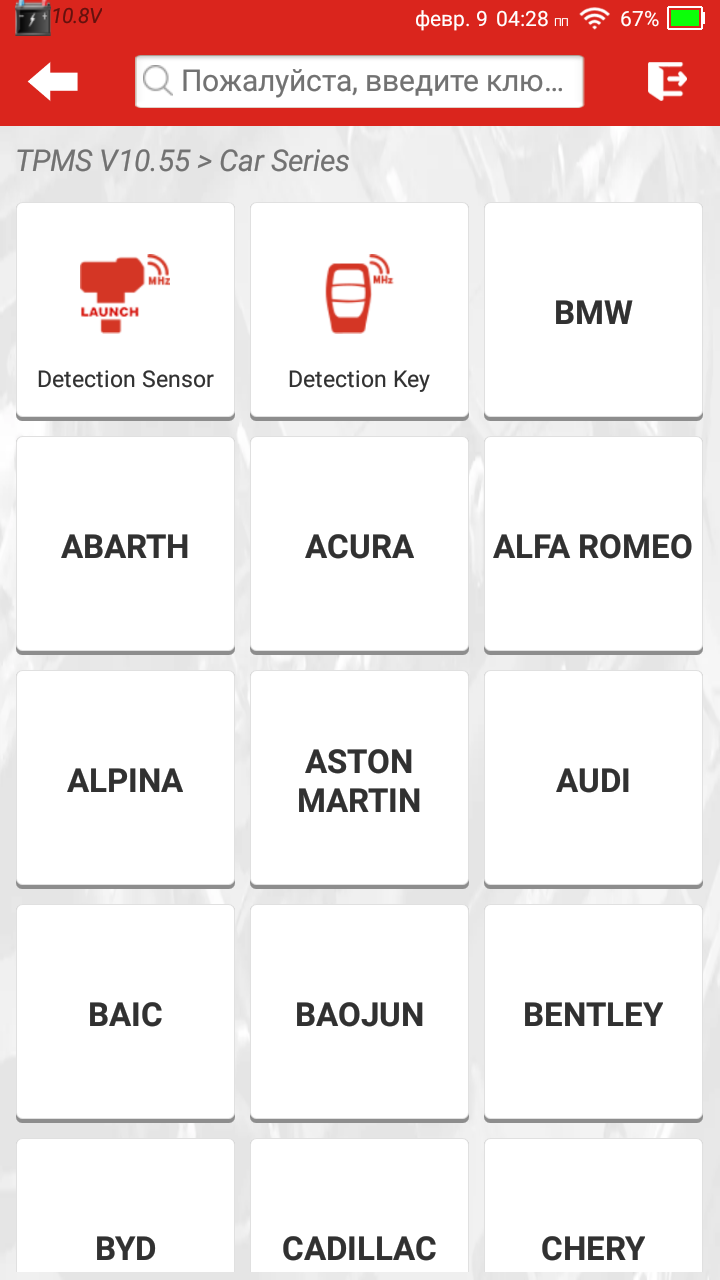

TPMS

 Активация, программирование и повторное обучение датчиков TPMS

Запрос ОЕ

 Определение ОЕ номера датчика

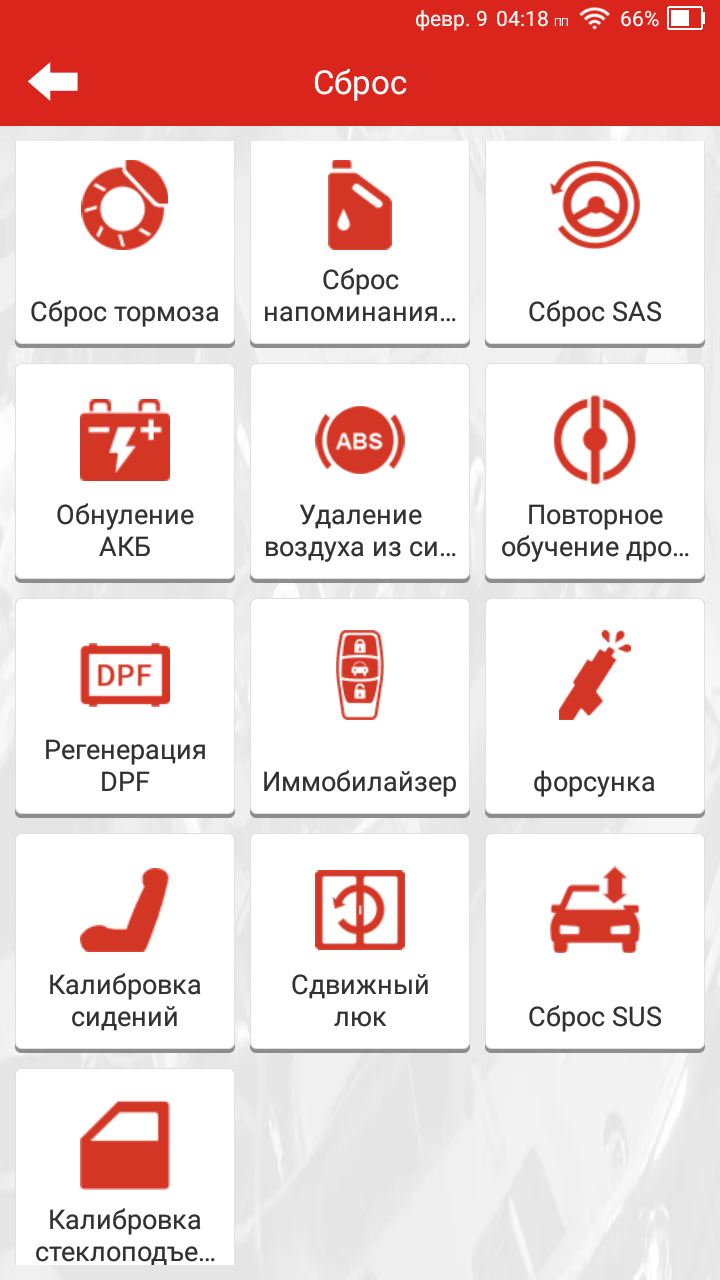

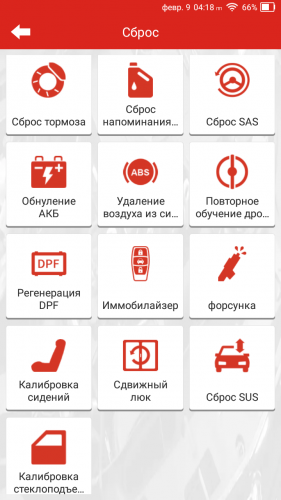

Сброс

 Сервисные функции по OBD

OBD II

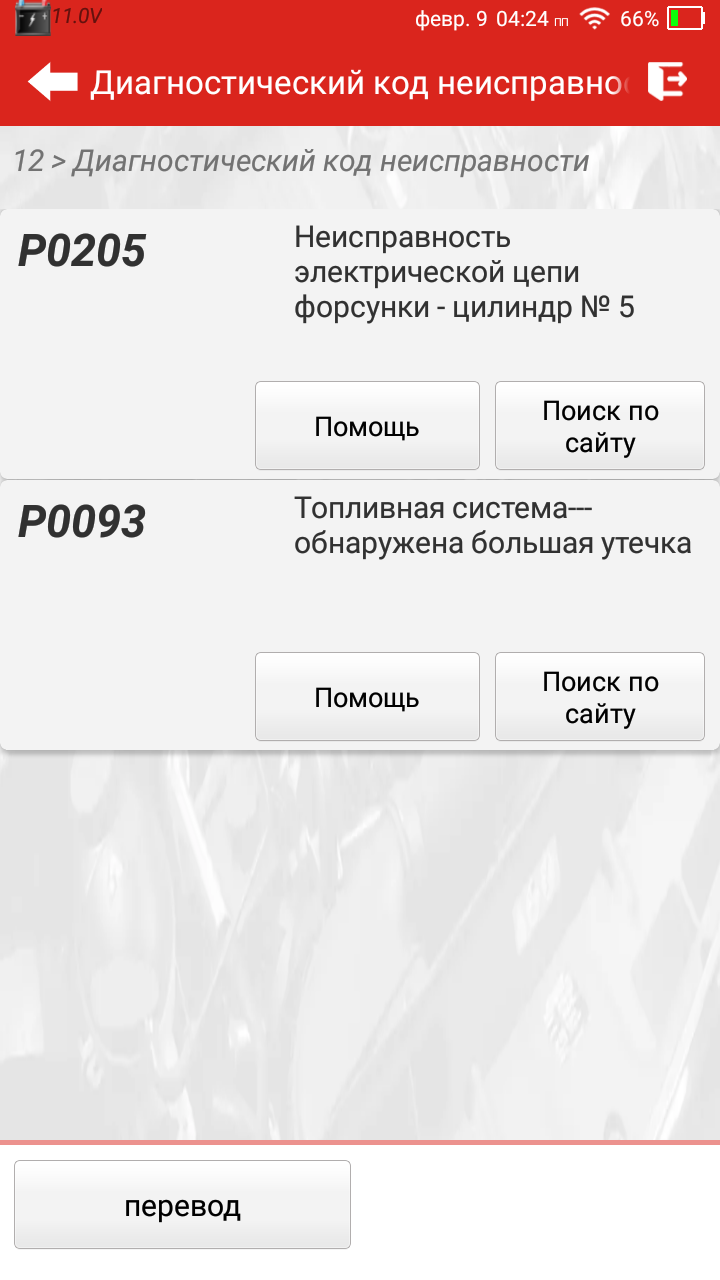

 Чтение/сброс DTC, выявление причин индикации MIL, проверка состояния мониторов и др. процедуры, доступные по OBDII/EOBD

Обновление

 Обновление ПО

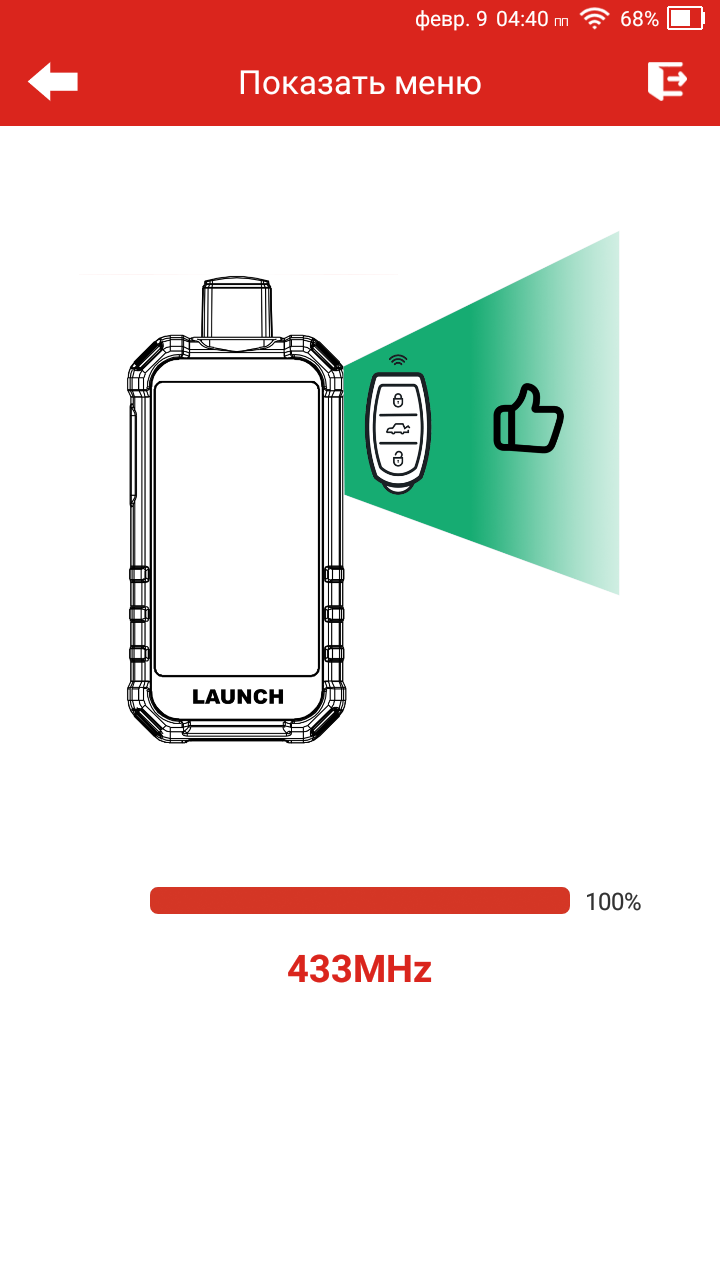

Detection Key

 СВЧ детектор

Данные

 Помощь по расположению DLC разъема а/м и информация о приборе,галерея,библиотека кодов, обратная связь с разработчиками, диагностический журнал

Настройки

 Настройка инструмента в соответствии c потребностями пользователя

Отчет

 Просмотр и отправка диагностических и ТПМС отчетов

Функции TPMS

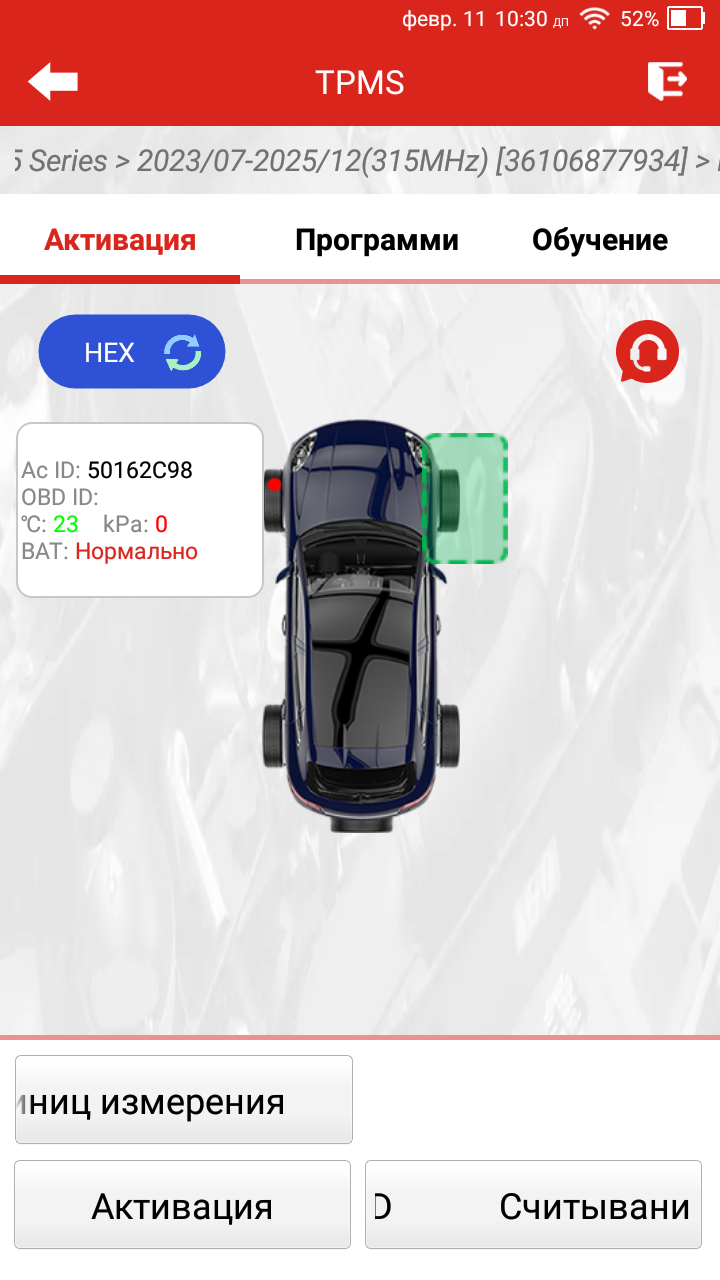

АКТИВАЦИЯ

  • Обычно, когда ускорение RF-датчика равно 0 (колесо не крутится), он переходит в спящий режим для экономии энергии
  • Для его пробуждения (активации) CRT511S V2 использует радиосигнал с частотой 125 кГц
  • После пробуждения RF-датчик по высокочастотному радиоканалу передает, а CRT511 принимает информацию о состоянии датчика, включая: ID (идентификатор), давление, температуру, статус встроенного аккумулятора и другую информацию

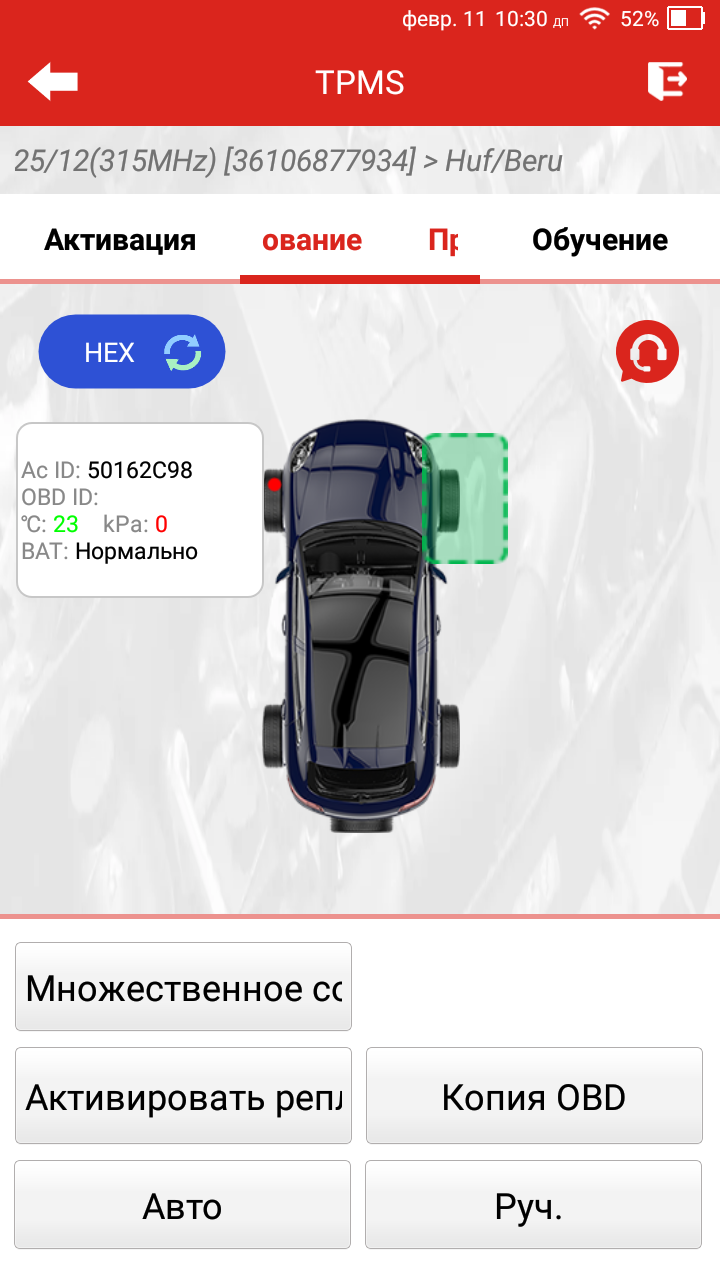

ПРОГРАММИРОВАНИЕ

  • CRT511S V2 делает датчик Launch способным имитировать оригинальный датчик любого OEM производителя, отправляя на трансмиттер датчика цифровые данные через RF-канал в определенном формате по совместимому с оригинальным протоколу
  • CRT511S V2 поддерживает мультипрограммирование до 8 датчиков Launch одновременно*

* Эта функция поддерживается только следующими моделями датчиков (смешивать датчики нельзя)
Launch TSENSOR-05N, поддержка одновременного программирования до 8 датчиков
Launch TSENSOR-05Ы, поддержка одновременного программирования до 4 датчиков

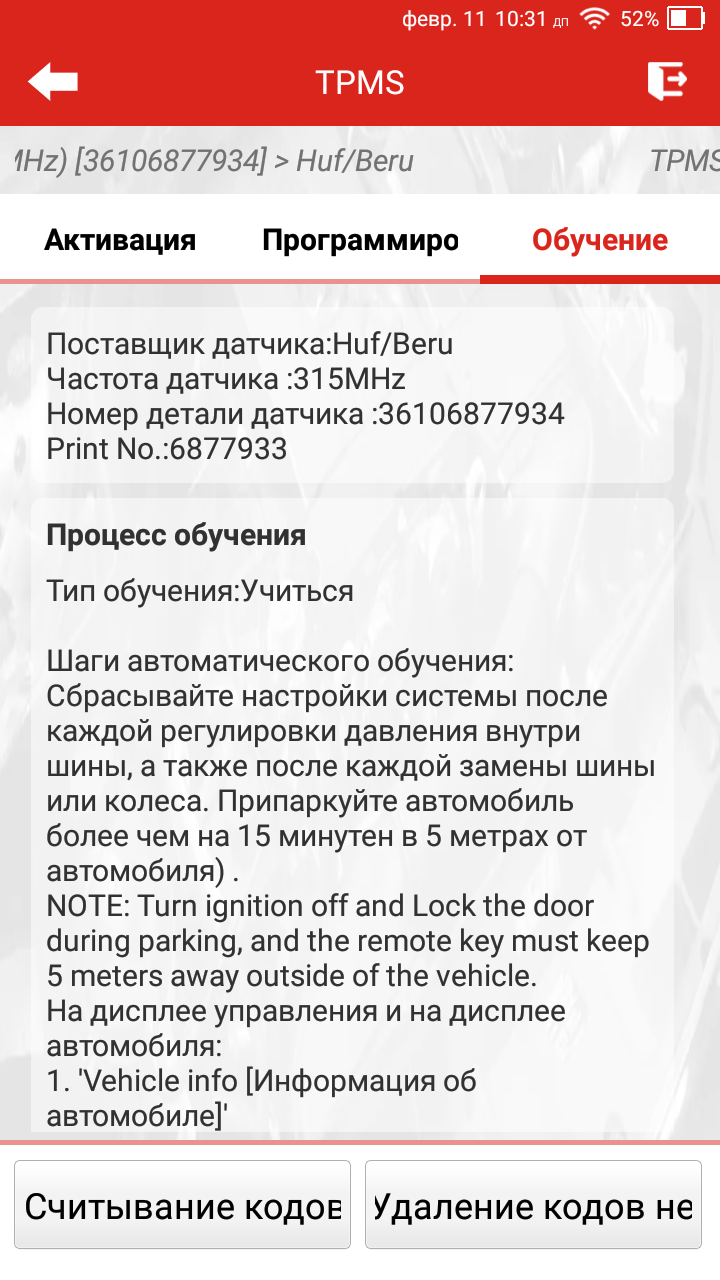

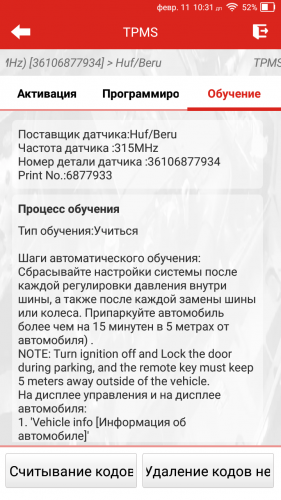

OBD ОБУЧЕНИЕ

  • В этом режиме CRT511S V2 позволяет настроить ЭБУ TPMS для правильного распознавания новых RF-датчиков

Технические характеристики

Параметр Значение
Операционная система Android 8.1
Сетевое подключение WI-FI 2.4 ГЦ
Дисплей Цветной IPS сенсорный экран; 5"; 1280 х 720
Память 2 х 32 Гб
Процессор, ГГц / ядер 1.3ГГц / 4
Аккумулятор 6000 мАч
Напряжение заряда DC 5 В
Рабочий диапазон частот Европа-Азия / Америка
Максимальная мощность излучения передатчика, не более 6 dBm / 4.0 мВт
Рабочая температура 0～45℃
Температура хранения -20～70℃
Габариты 212 х 100 х 35 мм
Вес нетто 480 гр

Упаковка и комплектация

Параметры Значение
Габариты Д х Ш х В, мм 175х76х250
Вес брутто, г 820
1) Коробка (картон) 2) TPMS cканер CRT511S v2.0 3) OBDII-кабель 4) USB-кабель type C 5) Инструкция

Документы

Руководство пользователя (Рус.)
