X-431 PAD VII поддерживает диагностику 12 и 24 вольтовых электронных систем управления автомобилей европейского, американского и азиатского производства (включая праворульные японские автомобили).
Широкий диапазон марок автомобилей: Smart, America Ford, Chrysler, GM, Australia Ford, Holden, Brazil GM, Brazil Fiat, Brilliance Auto, BYD, Changan, ChangCheng, Changhe, Chery, Gonow Auto, HaFei, JAC, Jiangling, SGMW, Tianjin FAW, Xiamen, XinKai, ZhongShun, Zhongxing, ZOTYE, Audi, Benz, BMW, Citroen, Fiat, Landrover, Opel, Peugeot, Porsche, Renault, Rover, Saab, Seat, Skoda, Transporter&V-Class, Volkswagen, Volvo, Mahindra, MARUTI, TATA, Daihatsu, Honda, JPIsuzu, Mazda, Mitsubishi, Nissan, Subaru, Suzuki, Toyota, Daewoo, Hyundai, Kia, Ssangyong, Perodua, Proton,
а также любые автомобили, поддерживающие стандарт OBDII/EOBD (шины данных SAE J1850 VPW, SAE J1850 PWM, ISO 9141-2, ISO 14230, ISO-15765-4 CAN, CANFD, DoIP (ISO 13400), SAE J2534-2).
Описание поддерживаемых систем и функций, а также изменения/улучшения/исправления последней версии программы по каждой из марок можно посмотреть здесь: http://qcar.x431.com/qcar
 |
 |
 |
 |
 |
 |
 |
 |
| Oil Maintenance Reset |
Electronic Throttle Relearn | Brake Reset |
Immobilizer Reset | Battery Matching |
Injector Coding |
SAS Reset |
TPMS Reset |
|---|---|---|---|---|---|---|---|
|
|
|||||||
 |
 |
 |
 |
 |
 |
 |
 |
| ABS Bleeding |
Gear Learning |
DPF Regeneration | Gearbox Reset |
Headlamp Reset | Start/Stop Reset |
Suspension Reset |
EGR Adaption |
|
|
|||||||
 |
 |
 |
 |
 |
 |
 |
 |
| Air/Fuel Reset |
AdBlue Reset |
Sunroof Initialization | NOX Sensor Reset |
Transport Mode |
Coolant Bleed |
Windows Calibrations | Seat Calibrations |
|
|
|||||||
 |
 |
 |
 |
 |
 |
 |
 |
| Tyre Reset |
Language Change | AC System Initialization | ACC Calibration |
Engine Power Balance Monitoring | GPF Regeneration | Motor Angle Calibration | High-Voltage Battery Diagnostics |
|
|
|||||||
 |
 |
 |
 |
 |
 |
 |
 |
| IMMO Program |
Turbocharging Matching | Clutch Matching | FRM Reset | Rain & Light Sensor | Gateway Data Calibration | Control Unit Reset | ODO Check |
* - Акция
** - расширенная гарантия 12 месяцев от эсклюзивного дистрибьютора PAD VII (компания Автосканеры, код дилера 7С).
| ПАРАМЕТР \ МОДЕЛЬ | PAD III | PAD V | PAD VII / LINK | |||
|---|---|---|---|---|---|---|
| Внешний вид: |  |
 |
 |
|||
| Артикул (ERP code) | V1.0 | V2.0 |  |
 |
321192707/321192713 | |
| 301180473 | 321192401 | 321192203 | 301180745 | |||
| Первые 5 цифр сер. номера | 98569 | 98982 | 98989 | 98001 | ||
| Версия ОС Android | 5.1 (апгрейд до 6.0) | 7.1 | 9.0 | |||
| Процессор, ГГц / ядер | 2.0 / 8 | 2.0 / 8 | 2.0 / 8 | |||
| Время запуска, с | 20 | 25 | TBD | |||
| Экран, диагональ дюймов / пикселей | 10.1 / 1920 х 1200 | 10.1 / 1920 х 1200 | 13.3 / 1920 x 1080 | |||
| Оперативная память, Гб | 2 | 4 | 8 | |||
| Встроенная память, Гб | 64, EMMC | 64 | 256 | |||
| Расширение памяти, Гб | до 128, microSD/TF | до 128 SD | ||||
| Сенсорный экран | емкостной IPS | емкостной IPS | емкостной IPS | |||
| Камера передн./задн., Мп | 5 / 8 + вспышка | 8 / 13 + вспышка | 8 / 13 + вспышка | |||
| Защита корпуса | IP65 / противоударный | IP65 / противоударный | IP65 / противоударный | |||
| Интерфейсы | WiFi, BT 2.0, USB 2.0, HDMI | WiFi (2.4/5ГГц), BT(BLE 4.2 + EDR), USB (Type-C/A) | WiFi (2.4/5ГГц), BT(BLE4.2 + EDR), USB (Type-C/A), HDMI | |||
| Аудио | Микрофон, Стерео динамики, jack 3.5 | Микрофон, Стерео динамики | Микрофон, Стерео динамики | |||
| Батарея, мА | 15000, Li-Pol | 9360, Li-Pol | 9360, Li-Pol | |||
| Габариты, мм | 305 х 182 х 34 | 320 х 211 х 46 | 353 x 236 x 71 | |||
| Вес, г | 1310 | 1845 | 2715 | |||
* - USB адаптер питания с сетевой евро-вилкой.
| 1 | Индикатор: красный - идет зарядка; зеленый - полный заряд | 9 | USB type-C: разъем для подключения к ПК |
| 2 | Микрофон | 10 | USB type-A: разъем для подключения USB модулей расширения |
| 3 | Передняя камера | 11 | Слот для дополнительной μSD-карты памяти / Слот для SIM-карты (отключен в данной версии) |
| 4 | Рукоятка | 12 | HDMI: разъем для подключения к проектору или монитору |
| 5 | Кнопка питания/блокировки: вкл./выкл. - нажмите и длительно удерживайте; блокировка экрана - короткое нажатие | 13 | Задняя камера |
| 6 | Кнопки управления громкостью динамиков. Снимок экрана (Printscreen) - комбинация с удержанием кнопок [-] & [Power] |
14 | Вспышка камеры |
| 7 | Экран | 15 | Динамики |
| 8 | Разъем питания: подключение сетевого адаптера +14 В для зарядки внутреннего аккумулятора сканера | 16 | Рукоятка-штатив: позволяет установить прибор под любым углом на гориз. пов-ти или на рулевом колесе |
| Параметры |
DBSCar III / IV (DS301)* |
Smartbox 3.0 (S3001) | SmartLink C | |
| Внешний вид: |  |
 |
 |
|
| Способы подключения | стандартный OBDII разъем | DLC кабель | DLC 16-PIN OBDII | |
| Рабочее напряжение, В | 9÷18 | 9÷36 | 9÷36 | |
| Ток покоя, мА | 25 | TBD | TBD | |
| Среднее потребление, мА | 165 | TBD | TBD | |
| Температура хранения, ℃ | -20÷70 | -20÷70 | -10÷60 | |
| Рабочая температура, ℃ | -10÷50 | -10÷55 | 0÷50 | |
| Габариты ДхШхВ, мм | 42 х 19 х 71 | 200 x 75 x 35 | 204 x 110 x 45 | |
| Вес, г | 56 | 275 | 568 | |
TBD (To Be Determined) - Подлежит определению

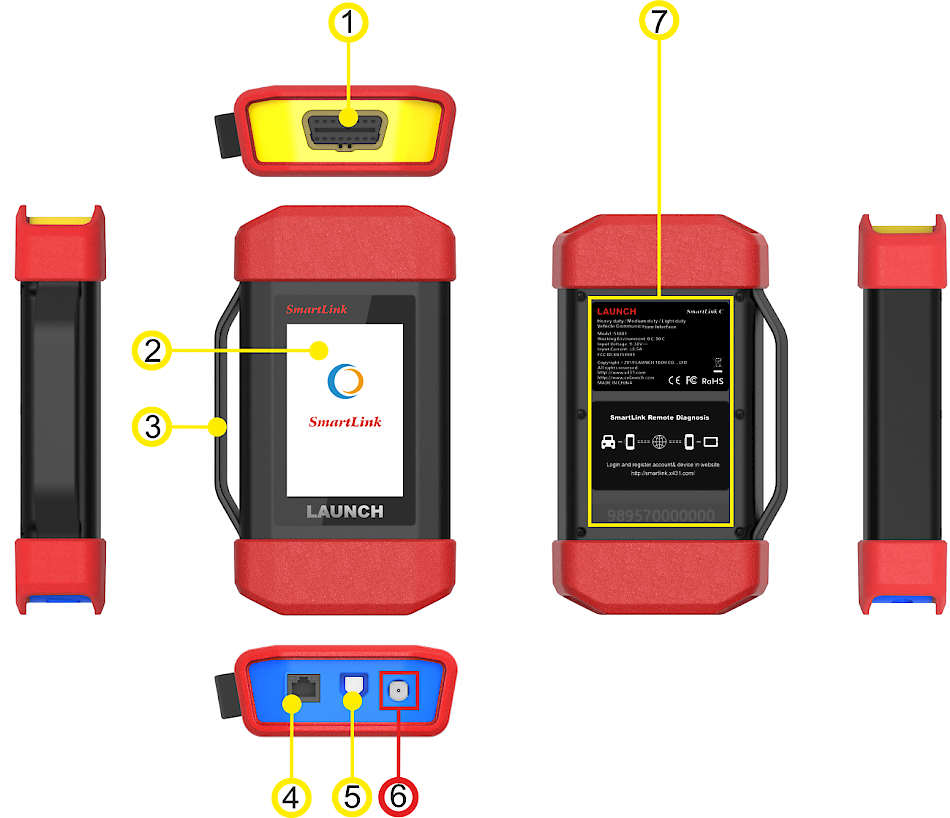

| 1 | OBD-16 | Порт для подключения к диагностическому разъему автомобиля через кабель-удлинитель (входит в комплект) | ||
| 2 | Экран | LCD 5" / 320 x 480 для вывода служебной информации | ||
| 3 | Ручка | Резиновая гибкая ручка | ||
| 4 | LAN/WAN | Розетка RJ45 для подключения к сети Интернет через кросс-кабель | ||
| 5 | Data I/O | Порт USB 2.0 type B для подключения к ПК с помощью USB кабеля | ||
| 6 | DC-IN | Вход внешнего питания. Предназначен ТОЛЬКО для служебных целей. ВНИМАНИЕ! Модуль SmartLink C должен питаться исключительно от диагностического OBDII разъема а/м. Запрещается подавать на вход DC-IN напряжение питания от входящего в комплект внешнего адаптера постоянного тока +14 В (предназначен только для питания планшета) или любых нештатных источников питания. Производитель не будет нести гарантийные обязательства в случае несоблюдения указанного требования. |
||
| 7 | Табличка | Заводская информация и s/n прибора | ||
 |
 |
 |
 |
 |
 |
||||||
| 1 | 105040507 | 2 | 105040508 | 3 | 105040509 | 4 | 105040510 | 5 | 105040511 | 6 | 105040512 |
| AUDI-4 | BENZ-14 | BMW-20 | CHRYSLER-6 | DAEWOO-12 | DAIHATSU-4 | ||||||
 |
 |
 |
 |
 |
 |
||||||
| 7 | 105040513 | 8 | 105040514 | 9 | 105040515 | 10 | 105040516 | 11 | 105040517 | 12 | 105040518 |
| FIAT-3 | FORD-6+1 | GM/VAZ-12 | HONDA-3 | KIA-20 | MAZDA-17 | ||||||
 |
 |
 |
 |
 |
 |
||||||
| 13 | 105040519 | 14 | 105040520 | 15 | 105040521 | 16 | 105040522 | 17 | 105040523 | 18 | 105040524 |
| MIT/HY-12+16 | NISSAN 14+16 | SSANGYONG-14 | SSANGYONG-20 | SUBARU-9 | SUZUKI-3 | ||||||
 |
 |
 |
 |
 |
 |
||||||
| 19 | 105040525 | 20 | 105040526 | 21 | 105040527 | 22 | 105040528 | 23 | 105040567 | 24 | 203010577 |
| TOYOTA-17 | TOYOTA-22 | UNIVERSAL-3 | GEELY-22 | GAZ-12 | BENZ-38 | ||||||
* - нет в конфигурации PAD VII LINK
| Параметры | PAD III | PAD V | PAD VII | PAD VII LINK |
| Габариты Д х Ш х В, см | 60 x 17 x 41.5 | 42.2 x 34.5 x 35.4 | 68.6 x 21.6 x 48.3 | |
| Вес брутто, кг | 8 | 10 | 14.3 |
 |
 |
 |
Scope box O2-X |
Sensor box S2-2 |
Battery box |
 |
 |
 |
 |
 |
 |
WiFi printer |
Video scope |
X-PROG |
X-PROG 3 |
TSGUN |
BST360 |
